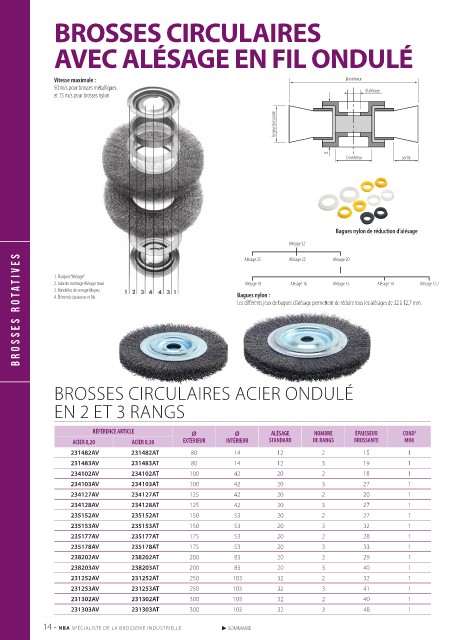

Page 14 - Catalogue_Kibros
P. 14
BROSSES CIRCULAIRES
AVEC ALÉSAGE EN fIL ONDULÉ
Vitesse maximale : 0 extérieur
50 m/s pour brosses métalliques 0 alésage
et 15 m/s pour brosses nylon
largeur brossante
B
D intérieur sortie
Bagues nylon de réduction d’alésage
Alésage 32
S Alésage 25 Alésage 22 Alésage 20
TIVE 1. Flasques “Alésage”
A 2. Tube de montage Alésage maxi Alésage 18 Alésage 16 Alésage 15 Alésage 14 Alésage 12,7
3. Rondelles de serrage Moyeu
T 4. Éléments épaisseur et fils Bagues nylon :
Les différents jeux de bagues d’alésage permettent de réduire tous les alésages de 32 à 12,7 mm.
S RO
BROSSE
BROSSES CIRCULAIRES ACIER ONDULÉ
EN 2 ET 3 RANgS
RÉFÉRENCE ARTICLE Ø Ø ALÉSAGE NOMBRE ÉPAISSEUR COND
T
ACIER 0,20 ACIER 0,30 EXTÉRIEUR INTÉRIEUR STANDARD DE RANGS BROSSANTE MINI
231482AV 231482AT 80 14 12 2 15 1
231483AV 231483AT 80 14 12 3 19 1
234102AV 234102AT 100 42 20 2 18 1
234103AV 234103AT 100 42 20 3 27 1
234127AV 234127AT 125 42 20 2 20 1
234128AV 234128AT 125 42 20 3 27 1
235152AV 235152AT 150 53 20 2 27 1
235153AV 235153AT 150 53 20 3 32 1
235177AV 235177AT 175 53 20 2 28 1
235178AV 235178AT 175 53 20 3 33 1
238202AV 238202AT 200 83 20 2 29 1
238203AV 238203AT 200 83 20 3 40 1
231252AV 231252AT 250 103 32 2 32 1
231253AV 231253AT 250 103 32 3 41 1
231302AV 231302AT 300 103 32 2 40 1
231303AV 231303AT 300 103 32 3 48 1
