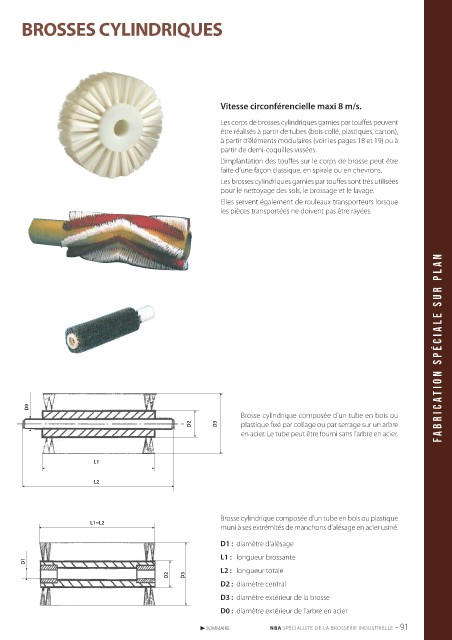

BROSSES CYLINDRIQUES

Vitesse circonférencielle maxi 8 m/s.

Les corps de brosses cylindriques garnies par touffes peuvent
être réalisés à partir de tubes (bois collé, plastiques, carton),
à partir d’éléments modulaires (voir les pages 18 et 19) ou à
partir de demi-coquilles vissées.
L’implantation des touffes sur le corps de brosse peut être
faite d’une façon classique, en spirale ou en chevrons.
Les brosses cylindriques garnies par touffes sont très utilisées
pour le nettoyage des sols, le brossage et le lavage.
Elles servent également de rouleaux transporteurs lorsque
les pièces transportées ne doivent pas être rayées.

AN
TION SPÉCIALE SUR PL

D0
Brosse cylindrique composée d’un tube en bois ou ABRICA
D2 D3 plastique fixé par collage ou par serrage sur un arbre
en acier. Le tube peut être fourni sans l’arbre en acier.
F

L1

L2

Brosse cylindrique composée d’un tube en bois ou plastique
L1=L2
muni à ses extrémités de manchons d’alésage en acier usiné.

D1 : diamètre d’alésage
L1 : longueur brossante
D1
L2 : longueur totale
D2 D3
D2 : diamètre central

D3 : diamètre extérieur de la brosse
D0 : diamètre extérieur de l’arbre en acier

SOMMAIRE NBA SPÉCIALISTE DE LA BROSSERIE INDUSTRIELLE - 91
