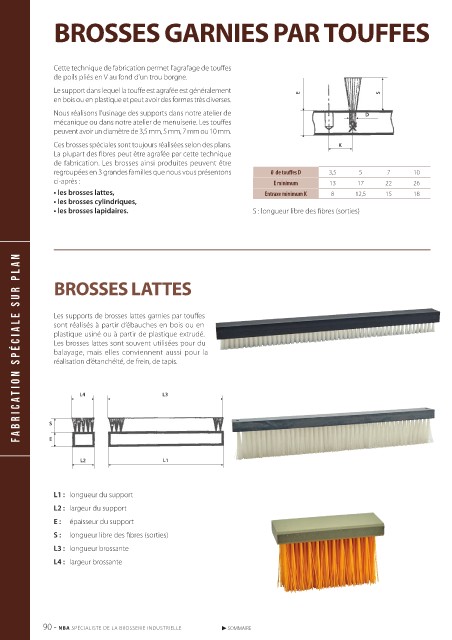

BROSSES GARNIES PAR TOUffES

Cette technique de fabrication permet l’agrafage de touffes
de poils pliés en v au fond d’un trou borgne.
Le support dans lequel la touffe est agrafée est généralement E S
en bois ou en plastique et peut avoir des formes très diverses.
Nous réalisons l’usinage des supports dans notre atelier de D
mécanique ou dans notre atelier de menuiserie. Les touffes
peuvent avoir un diamètre de 3,5 mm, 5 mm, 7 mm ou 10 mm.
Ces brosses spéciales sont toujours réalisées selon des plans. K
La plupart des fibres peut être agrafée par cette technique
de fabrication. Les brosses ainsi produites peuvent être
regroupées en 3 grandes familles que nous vous présentons 0 de touffes D 3,5 5 7 10
ci-après : E minimum 13 17 22 26
• les brosses lattes, Entraxe minimum K 8 12,5 15 18
• les brosses cylindriques,
• les brosses lapidaires. S : longueur libre des fibres (sorties)

AN BROSSES LATTES
TION SPÉCIALE SUR PL Les supports de brosses lattes garnies par touffes

sont réalisés à partir d’ébauches en bois ou en
plastique usiné ou à partir de plastique extrudé.
Les brosses lattes sont souvent utilisées pour du
balayage, mais elles conviennent aussi pour la
réalisation d’étanchéité, de frein, de tapis.

ABRICA S L4 L3

F E

L2 L1

L1 : longueur du support

L2 : largeur du support
E : épaisseur du support
S : longueur libre des fibres (sorties)
L3 : longueur brossante

L4 : largeur brossante
